- 產品名稱：圓接插式鎧裝熱電偶
- 瀏覽：
- 添加時間：2016-03-23 17:22:36
- 推薦度：
1、應用
通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體，蒸汽和氣體介質以及固體表面溫度。
2、特點
熱響應時間少，減小動態誤差；
可彎曲安裝使用；
測量范圍大；
機械強度高，耐壓性能好；
3、工作原理
鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
4、主要技術參數
產品執行標準
IEC584
GB/T18404-2001
5、測量范圍及允差
| 型號 | 分度號 | 允差等級 | |||
| I | II | ||||
| 允差值 | 測溫范圍°C | 允差值 | 測溫范圍°C | ||
| WRNK | K | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
| ±0.004ltl | 375~1000 | ±0.0075ltl | 333~1200 | ||
| WRMK | N | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
| ±0.004ltl | 375~1000 | ±0.0075ltl | 333~1200 | ||
| WREK | E | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
| ±0.004ltl | 375~800 | ±0.004ltl | 333~900 | ||
| WRFK | J | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
| ±0.004ltl | 375~750 | ±0.004ltl | 333~750 | ||
| WRCK | T | ±1.5°C | -40~+125 | ±1°C | -40~+133 |
| ±0.004ltl | 125~350 | ±0.0075ltl | 133~1000 | ||
| WRPK | S | ±1°C | 0~+1100 | ±2.5°C | 0~600 |
| ±[0.003(t-1100)] | 1100~1600 | ±0.0025ltl | 600~1600 | ||
6、常溫絕緣電阻
鎧裝偶在環境溫度為20±15°C，相對濕度不大于80%試驗電壓為500±50V(直流)電極與外套管之間的絕緣電阻>1000MΩ。即1m長的試樣的絕緣電阻為1000MΩ；10m長的試樣的絕緣電阻為100MΩ；
7、偶絲直徑及材料
| 偶絲形式 | 單支式 | 雙支式 | |
| 套管直徑 | Ф2Ф3 Ф4 Ф5 Ф6 Ф8 | Ф3Ф4 Ф5 Ф6 Ф8 | |
| 套管材質 | E﹑J﹑T | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| K﹑N | 1Cr18Ni9Ti GH3030 | 1Cr18Ni9Ti GH3030 | |
| S | GH3039 | GH3039 | |

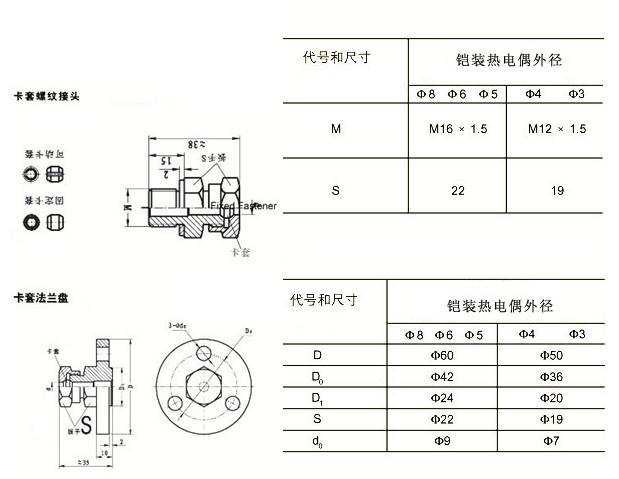

8、安裝固定形式

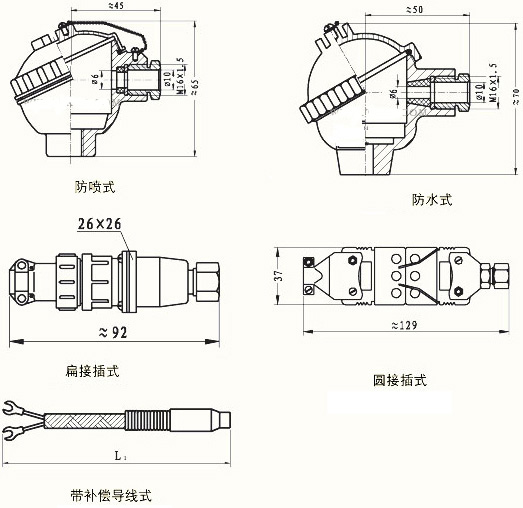

9、接線盒形式
10、鎧裝熱電偶推薦使用溫度
| 品 種 | 套管材料 | 外 徑 | 使用溫度(°Ｃ) | |
| 長期使用 | 短期使用 | |||
| 鎳鉻-鎳硅 | 1Cr18Ni9Ti | 2.0 | 600 | 700 |
| 3.0，4.0，5.0，6.0，8.0 | 800 | 900 | ||
| GH3030 | 2.0，3.0 | 800 | 900 | |
| 4.0，5.0 | 900 | 1000 | ||
| 6.0，8.0 | 1000 | 1100 | ||
| 鎳鉻硅-鎳硅 | 1Cr18Ni9Ti | 2.0 | 600 | 700 |
| 3.0,4.0,5.0,6.0,8.0 | 800 | 900 | ||
| GH3030 | 2.0,3.0 | 900 | 1000 | |
| 4.0,5.0 | 1000 | 1100 | ||
| 6.0,8.0 | 1100 | 1200 | ||
| GH3039 | 2.0,3.0,4.0 | 1000 | 1100 | |
| 5.0,6.0,8.0 | 1100 | 1200 | ||
| 鎳鉻-銅鎳 | 1Cr18Ni9Ti | 2.0 | 500 | 600 |
| 3.0,4.0,5.0 | 600 | 700 | ||
| 6.0,8.0 | 700 | 800 | ||
| 鐵-銅鎳 | 1Cr18Ni9Ti | 2.0 | 400 | 500 |
| 3.0,4.0,5.0 | 500 | 600 | ||
| 6.0,8.0 | 600 | 750 | ||
| 銅-銅鎳 | 1Cr18Ni9Ti | 2.0,3.0,4.0,5.0 | 250 | 300 |
| 6.0,8.0 | 300 | 350 | ||
| 鉑銠10-鉑 | GH3039 | 2.0,3.0,4.0 | 1000 | 1100 |
| 5.0,6.0,8.0 | 1100 | 1200 | ||

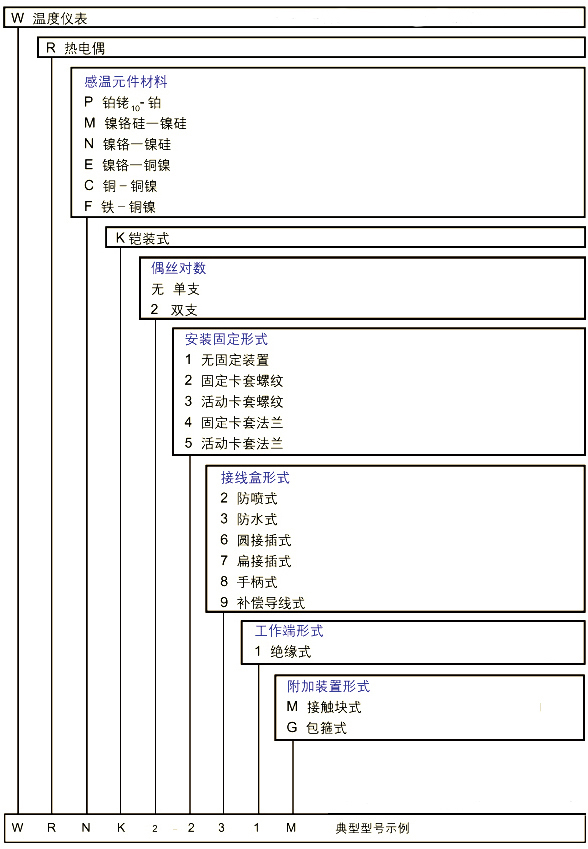

11、型號命名方法
12、 圓接插式鎧裝熱電偶選型表
公司還可按樣品或圖紙定做各種特殊型號熱電偶、熱電阻、雙金屬溫度計。
| 產 品 名 稱 | 產 品 型 號 | 分 度 號 | 溫度范圍 ℃ | 安裝固定裝置 |
| 鉑銠10-鉑 | WRPK-161 WRPK2-161 | S | 0-1300 | 無固定裝置 |
| 鎳鉻硅-鎳硅 | WRMK-161 WRMK2-161 | N | 0-1100 | |
| 鎳鉻-鎳硅 | WRNK-161 WRNK2-161 | K | ||
| 鎳鉻-銅鎳 | WREK-161 WREK2-161 | E | 0-600 | |
| 銅-銅鎳 | WRCK-161 WRCK2-161 | T | 0-350 | |
| 鐵-銅鎳 | WRFK-161 WRFK2-161 | J | 0-500 | |
| 鉑銠10-鉑 | WRPK-261 WRPK2-261 | S | 0-1300 | 固定卡套螺紋 |
| 鎳鉻硅-鎳硅 | WRMK-261 WRMK2-261 | N | 0-1100 | |
| 鎳鉻-鎳硅 | WRNK-261 WRNK2-261 | K | ||
| 鎳鉻-銅鎳 | WREK-261 WREK2-261 | E | 0-600 | |
| 銅-銅鎳 | WRCK-261 WRCK2-261 | T | 0-350 | |
| 鐵-銅鎳 | WRFK-261 WRFK2-261 | J | 0-500 | |
| 鉑銠10-鉑 | WRPK-361 WRPK2-361 | S | 0-1300 | 活動卡套螺紋 |
| 鎳鉻硅-鎳硅 | WRMK-361 WRMK2-361 | N | 0-1100 | |
| 鎳鉻-鎳硅 | WRNK-361 WRNK2-361 | K | ||
| 鎳鉻-銅鎳 | WREK-361 WREK2-361 | E | 0-600 | |
| 銅-銅鎳 | WRCK-361 WRCK2-361 | T | 0-350 | |
| 鐵-銅鎳 | WRFK-361 WRFK2-361 | J | 0-500 | |
| 鉑銠10-鉑 | WRPK-461 WRPK2-461 | S | 0-1300 | 固定卡套法蘭 |
| 鎳鉻硅-鎳硅 | WRMK-461 WRMK2-461 | N | 0-1100 | |
| 鎳鉻-鎳硅 | WRNK-461 WRNK2-461 | K | ||
| 鎳鉻-銅鎳 | WREK-461 WREK2-461 | E | 0-600 | |
| 銅-銅鎳 | WRCK-461 WRCK2-461 | T | 0-350 | |
| 鐵-銅鎳 | WRFK-461 WRFK2-461 | J | 0-500 | |
| 鉑銠10-鉑 | WRPK-561 WRPK2-561 | S | 0-1300 | 活動卡套法蘭 |
| 鎳鉻硅-鎳硅 | WRMK-561 WRMK2-561 | N | 0-1100 | |
| 鎳鉻-鎳硅 | WRNK-561 WRNK2-561 | K | ||
| 鎳鉻-銅鎳 | WREK-561 WREK2-561 | E | 0-600 | |
| 銅-銅鎳 | WRCK-561 WRCK2-561 | T | 0-350 | |
| 鐵-銅鎳 | WRFK-561 WRFK2-561 | J | 0-500 |
1)熱電偶I級按協議訂貨；
2)保護管其余材質根據協議訂貨；
